日本高周波では、1W以下の小電力から200kWを超える水冷式大電力用までの、各種のダミーロードを製造してしており、いずれも高い信頼性を誇っております。

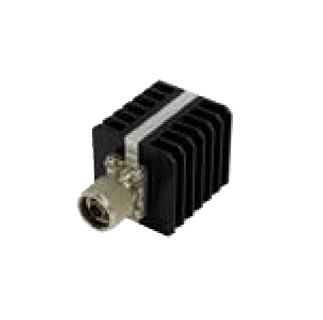

小電力用ダミーロード
パワーメータ付きダミーロード
• DLMシリーズはパワーメーター組込形です。
• DLシリーズの添付されるパワーメーターを別パネルへ実装となります。

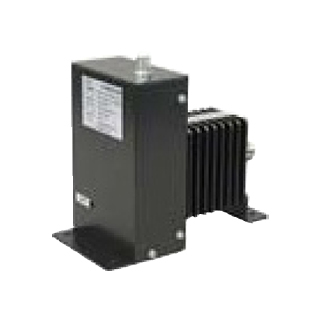

ＴＶ放送機用ダミーロード
主な仕様
■小電力用ダミーロード
| Model | Frequency (GHz) | VSWR | Rated Power（W） | RF Connector |
|---|---|---|---|---|
| DL-NP-R1 | 0-4.3 | 1.07 | 1 | N-P |
| DL-NP-03B | 3 | |||
| DL-NP-05BK | 0-3 | 5 | ||
| DL-10RD | 1.15 | 10 | N-P or N-J |
|
| DL-20RD | 1.2 | 20 | ||
| DL-30RD | 30 | |||
| DL-50RD | 0-2 | 50 |
■パワーメータ付きダミーロード
| Model | Frequency | Rated Power （W） | RF Connector |
|---|---|---|---|
| DL-10RD-NJ | All TV Band | 0.3,0.5,1,1.5 | N-J |
| DLM-10RD-NJ | |||
| DL-15RD-NJ | 3,5,10,15 | ||
| DLM-15RD-NJ | |||
| DL-051D-NJ | 30 | ||
| DLM-051D-NJ | |||
| DL-101D-NJ | 50 | ||
| DLM-101D-NJ | |||
| DL-151DH-NJ | （*1 ） | 150 | |
| DLM-151DH-NJ |
*1 VSWR: 1.07（ご指定のTVチャンネルに於いて）
■ＴＶ放送機用ダミーロード
| Model | Frequency | Rated Power | RF Connector |
|---|---|---|---|
| DL-051D-XX | All TV bands | 50W | N-J |
| DL-101D-XX | 100W | ||
| DL-151D-XX | （*1 ） VHF/UHFの 指定チャンネル | 150W | |
| DL-301D-XX | 300W | 39Dor77D | |
| DL-501D-XX | 500W | ||
| DL-102D-XX | 1000W | ||
| DL-202D-XX | 2000W | ||
| DL-302DF-XX | 3000W | ||
| DL-502DF-XX | 5000W |
*1 VSWR: 1.07（ご指定のTVチャンネルに於いて）
