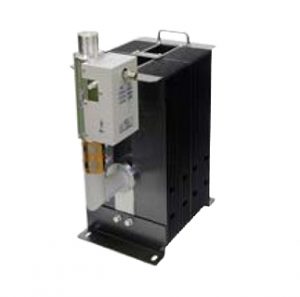

終端形電力計

熱電対検波方式を利用した終端形の高周波電力モニタになります。
実行電力を広帯域かつ高精度な測定が可能で、放送送信局や中継局、無線機器等に利用されております。

主な仕様

形式DLMH-201DF-NJ-100PJSDLMH-201DF-NJ-150PJSDLMH-201DF-NJ-200PJS
仕様定格測定電力100W150W200W
使用周波数DC~500MHz
検波方式熱電対検波
インピーダンス50Ω
指示計確度フルスケールの±7%以内
RF入力接栓N-J
VSWR1.2 以下
耐電力定格測定電力の2倍3秒
冷却方式強制空冷
外部電源AC100V 50/60Hz 単相
周囲温度-5℃~+40℃
寸法・質量W105×H140×D270(㎜)(突起物は除く)・約5kg
付属品電源ケーブル(NJC-163-PF 3口コンセント 2m) 1本/台

※オプション品:10D-2Wケーブル 2m 1本/台
※記載内容は、改良その他により予告無く変更する場合がありますので、予めご了承ください。
