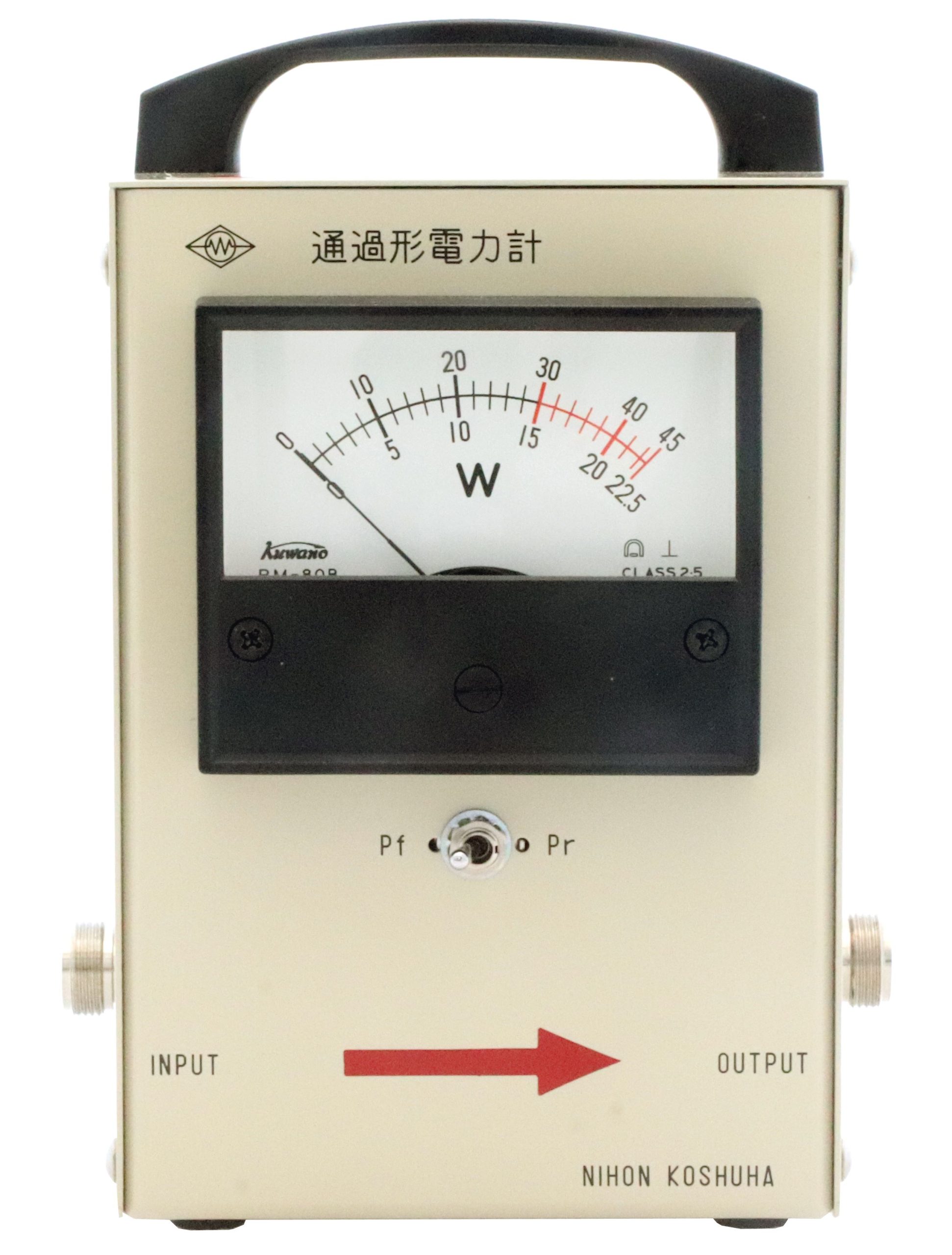

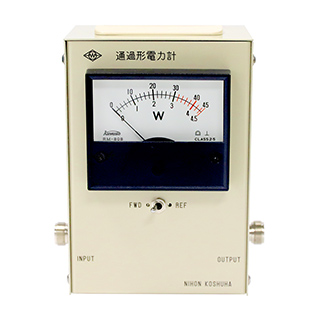

同軸伝送路間に挿入し、進行波電力および反射波電力が検出可能な通過形の高周波電力モニタになります。
なお電源・電池が不要です。
主な仕様
| 形式 | RM-NJ-031A2 | RM-NJ-031B |
|---|---|---|
| 周波数範囲 | 50MHz～500MHz | |
| 定格電力 | Pf 30W / Pr 3W | |
| 電力表示範囲 | 0～45W | |
| 電力表示切替 | 進行波／反射波 | |
| インピーダンス | 50Ω（公称） | |
| 入力VSWR | 1.2 以下 (出力接栓に無反射終端器接続時において) |
|
| 電力表示精度 | 10W～ 30Wフルスケールの±10％ 10W未満 フルスケールの±15％ | 7.5W～30Wフルスケールの±10％ 7.5W未満 フルスケールの±15％ |
| 耐電力 | 30Wの2倍 3秒 | |
| 検波方式 | ダイオード | 熱電対 |
| 入力出力接栓 | N-J | |
| 使用温度 湿度範囲 | 0～40℃ 45～85％RH |
|
| 保存温度 湿度範囲 | -10～60℃ 5～95% RH |
|
| 質量 | 約1kg | |
| 塗装色 | マンセル5Y8/1相当 | |

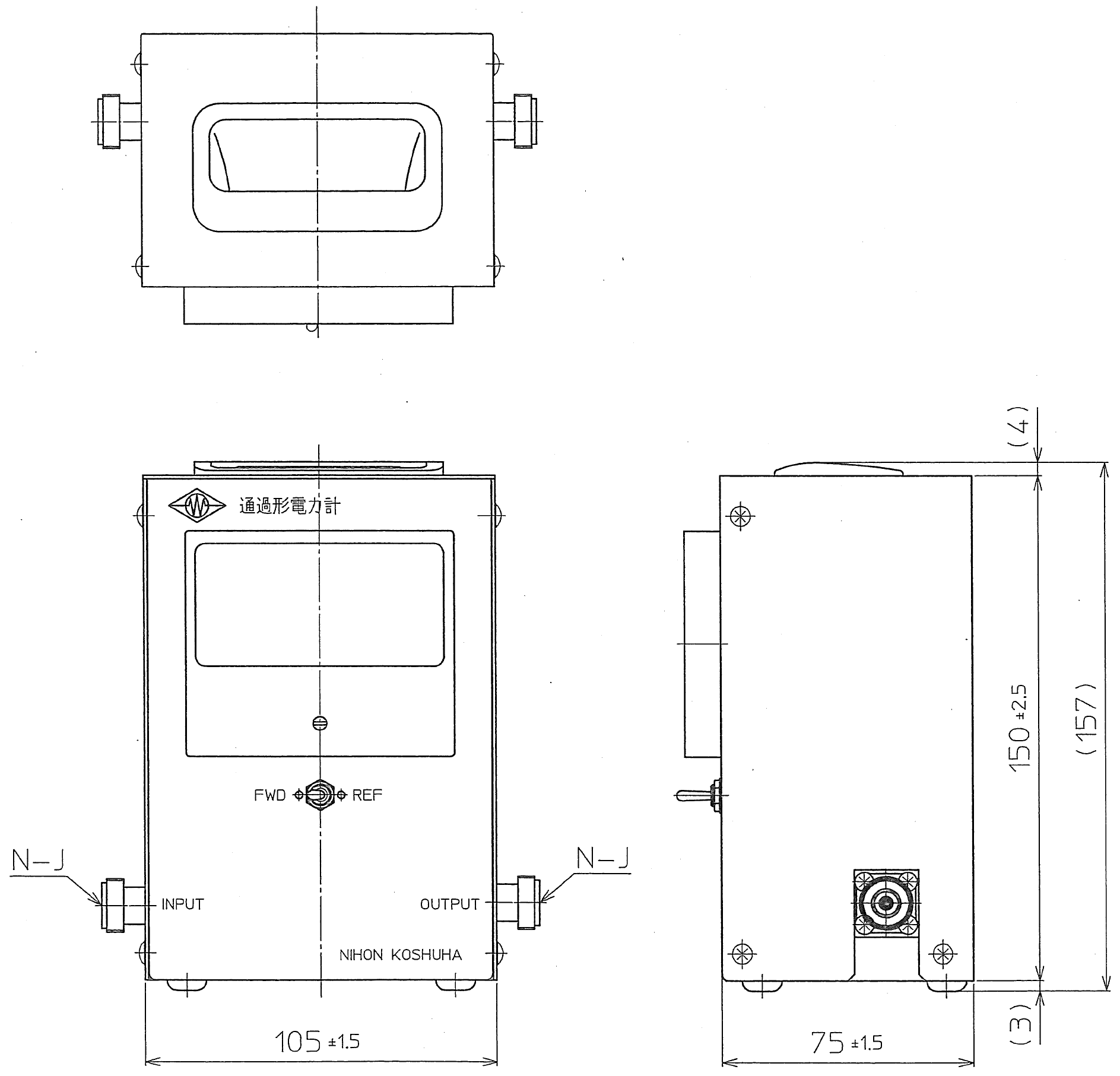

| サイズ | W105×D75×H150(mm) | W105×D100×H150(mm) |
| 付属品 | 5D-2W同軸ケーブル(L=2m) 1本 | |
