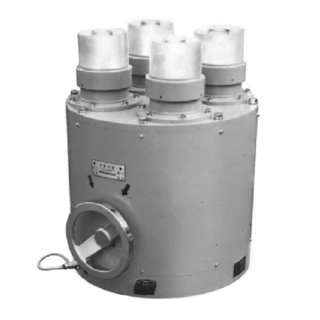

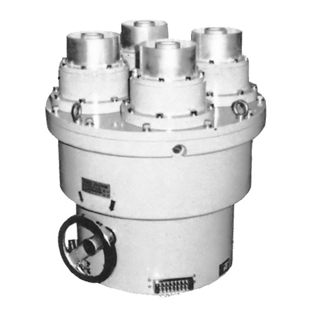

本器は短波送信機の出力を、アンテナまたはダミーロードへ切替えるための大電力用同軸切替器です。
２回路２方向への切替が可能であり、電動切替の他に手動切替も可能です。
主な仕様
| 形式 | 周波数範囲 （MHz） | VSWR | 漏洩 （dB） | 挿入損出 （dB） | 許容電力 （kW) | 使用同軸管 | 切替時間 | 切替時間駆動電圧 |
|---|---|---|---|---|---|---|---|---|
| CSA-120DN-706 | 0～30 | 1.05 | -60 | 0.1 | 75 | WX-120D | 6秒 | AC200V |
| CSA-152D-706 | 150 | WX-152D | 10秒 |
共通規格 インピーダンス： 50Ω 測定周波数： 2, 15, 30MHz
