同軸コンポーネント
マトリックス切替装置
本器は、短波帯の同軸マトリックス切替装置です。複数の送信機と複数のアンテナとを最適条
件で効率よく組み合わせて使用できるようにする装置です。
切替器の制御にマイクロコンピュータを使用しており、表示操作性等、切替器事故を防止するように設計されています。操作パネルの押しボタンスイッチにより、簡単に切替操作ができ、また、どの回路が接続状態にあるかは、パネル面に表示されます。
本器はコンピュータにより制御することができます。

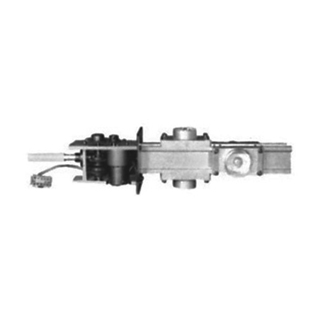

ユニット切替器（マトリックス切替用）
マトリックス切替器に使用されています。
主な仕様
■マトリックス切替装置
| 形式 | 周波数範囲 （MHｚ） | 許容電力 （kW） | 切替方式 | 切替対向 | VSWR | 漏洩 （dB） | 使用同軸管 |
|---|---|---|---|---|---|---|---|
| MCANX63-1010 | 0～30 | 3 | マトリックス | 10：10 | 1.1 | -60 | N-J |
| MCA39X63-0505 | 10 | 5：5 | WX-39D | ||||
| MCA39X63-0205 | 10 | 2：5 | WX-39D | ||||
| MCA39X63-0506 | 10 | 5：6 | WX-39D | ||||
| MCA39X63-1011 | 10 | 10：11 | WX-39D |
共通規格 ・インピーダンス： 50Ω
・操作： 自動/手動操作可能
・駆動電圧： AC200V
・測定周波数： 2MHz / 15Mhz / 30MHz
■ユニット切替器（マトリックス切替用）
| 形式 | 周波数範囲 （MHｚ） | VSWR | 漏洩 （dB） | 挿入損失 | ※許容電力 （kW） | 使用同軸管 | 切替時間 | 駆動電圧 |
|---|---|---|---|---|---|---|---|---|
| CSA-39DX-63 | 0～30 | 1.05 | -60 | 0.1 | 10 | WX-39D | 2秒 | DC24V |
| CSA-77DX-63 | 30 | WX-77D | 3秒 |
共通規格 ・※印は負荷VSWR2のときの値です
・測定周波数： 2MHz / 15Mhz / 30MHz
