同軸方向性結合器（ 6 0 0 0 形）

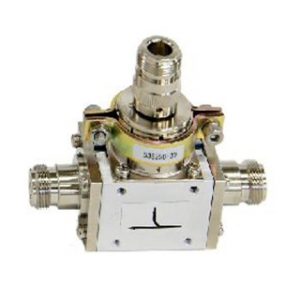

■DK-N-6000形同軸方向性結合器
この種の方向性結合器は1000MHz以下の周
波数帯のもので結合部分が長いため、ストリ
ップラインを利用し、誘電体を使用して機械的
強度を保たせた構造となっています。
副線路の一端は50Ωで終端してあリ他端はN
形ジャックとなっていますので、小形にもかか
わらず方向性が良く大きな通過電力まで使用
できるように考えられています。
高方向性の測定用と一般用の二種があリま
すので、形式の末尾にXまたは、Yをつけてご
指定ください。
同軸方向性結合器（ 6 0 0 0 形 NHK仕様）
■NHK仕様規格品
この種の方向性結合器は、NHK仕様で製作
したものです。
主な仕様
■DK-N-6000形同軸方向性結合器
| 形式 | 周波数範囲 (GHz) | 結合度 (dB) | 方向性(dB以上) | 定格電力(W) | ||
| 測定用 (X形) | 一般用 (Y形) | 進行波 | 反射波 | |||
| DK-N-6110 DK-N-6120 DK-N-6130 DK-N-6135 DK-N-6140 | 0.25～0.5 | 10±1 20±1 30±1 35±1 40±1 | 25 30 30 30 30 | 20 | 200 300 300 300 300 | 20 200 300 300 300 |
| DK-N-6310 DK-N-6320 DK-N-6330 DK-N-6340 | 0.5～1.0 | 10±1 20±1 30±1 40±1 | 25 30 30 30 | 20 | 200 300 300 300 | 20 200 300 300 |
| DK-N-6310L DK-N-6320L DK-N-6330L DK-N-6340L | 0.45～0.9 | 10±1 20±1 30±1 40±1 | 25 30 30 30 | 20 | 200 300 300 300 | 20 200 300 300 |
■NHK仕様規格品
| 形式 | 周波数範囲定格電力(W) (MHz) | 結合度 (dB) | 方向性 (dB) | VSWR | 定格電力(W) | BSS規格 | ||
| 主線路 | 副線路 | 進行波 | 反射波 | |||||
| DK-SJ-6V20 DK-SJ-6V26 DK-SJ-6U20 | 70～500 70～900 500～1000 | 20±1※1 26±1※1 20±1※2 | 20 | 1.1 | 1.2 | 100 | 100 100 | 20VS-11 26VS-11 20US-11 |
