同軸コンポーネント

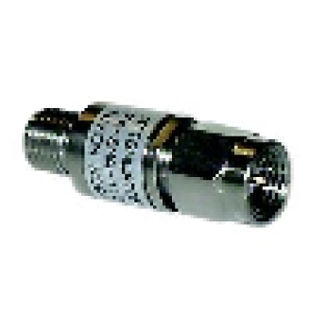

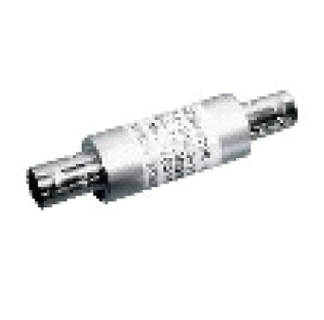

同軸管内に取り付けた抵抗体に通過電力の一部を吸収させ、通過するマイクロ波電力に一定の減衰を与えるもので、伝送回路の途中にいれて、レベル調節、減衰量測定における標準器、測定範囲の拡大手段、発振器と負荷とのマッチング用として広く用いられます。
定格電力
定格電力は、周囲温度範囲内において連続負荷できる最大電力とします。
但し、周囲温度が60℃を超える場合は負荷低減曲線により、定格電力比を乗じた値を最大電力とします。
主な仕様
| 形式 | 形式減衰量（dB）／周波数 | VSWR | 許容電力 （W） | ｲﾝﾋﾟｰﾀﾞﾝｽ （Ω） | 使用接栓 | ||||
| 入力 | 出力 | ||||||||
| FA-BNC-1103F | 3±0.5 | 於DC-4GHz | DC-1GHz | 1-4GHz | 1 | 50 | BNC-P | BNC-J | |
| FA-BNC-1106F | 6±0.5 | ||||||||
| FA-BNC-1110F | 10±1.0 | 1.1 | 1.3 | ||||||
| FA-BNC-1120F | 20±1.0 | ||||||||
| FA-BNCJ-1103F | 3±0.5 | 於DC-4GHz | DC-1GHz | 1-4GHz | 1 | 50 | BNC-J | BNC-J | |
| FA-BNCJ-1106F | 6±0.5 | ||||||||
| FA-BNCJ-1110F | 10±1.0 | 1.1 | 1.3 | ||||||
| FA-BNCJ-1120F | 20±1.0 | ||||||||
| DC-8GHz | 8-11GHz | DC-4GHz | 4-8GHz | 8-11GHz | 1 | 50 | N-P | N-J | |
| FA-N-1103G | 3±0.5 | 3±1.0 | 1.2 | 1.25 | 1.3 | ||||
| FA-N-1106G | 6±0.5 | 6±1.0 | |||||||
| FA-N-1110G | 10±1.0 | 10±1.5 | |||||||
| FA-N-1120G | 20±1.0 | 20±1.5 | |||||||
| DC-12.4GHz | 12.4-18GHz | DC-4GHz | 4-12.4GHz | 12.4-18GHz | 1 | 50 | SMA-P | SMA-J | |
| FA-SM-1101 | 1±0.5 | 1±1.0 | 1.2 | 1.25 | 1.35 | ||||
| FA-SM-1102 | 2±0.5 | 2±1.0 | |||||||
| FA-SM-1103 | 3±0.5 | 3±1.0 | |||||||
| FA-SM-1104 | 4±0.5 | 4±1.0 | |||||||
| FA-SM-1105 | 5±0.7 | 5±1.2 | |||||||
| FA-SM-1106 | 6±0.7 | 6±1.2 | |||||||
| FA-SM-1107 | 7±0.7 | 7±1.2 | |||||||
| FA-SM-1108 | 8±0.7 | 8±1.2 | |||||||
| FA-SM-1109 | 9±1.0 | 9±1.25 | |||||||
| FA-SM-1110 | 10±1.0 | 10±1.25 | |||||||
| FA-SM-1120 | 20±1.2 | 20±1.3 | |||||||
| *1 FA-S-1203 | 3±0.5 | 於DC-1GHz | 1.1 | 1 | 50 | S-P | S（N）-J | ||
| FA-S-1206 | 6±0.5 | ||||||||
| FA-S-1210 | 10±1.0 | ||||||||
| FA-S-1220 | 20±1.0 | ||||||||
*1 耐雷強化型です
