特徴

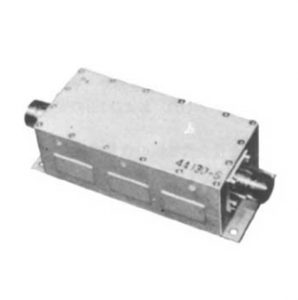

- ●本同軸バンドパスフィルタは地上波デジタル放送システム用に最適設計されています。
- ●通過バンド帯では低損失で急峻な減衰特性を有しています。
- ●小型構造のチャンネルBPFはアナログ/デジタル放送機のエキサイタ回路に使用されています。
- ●入力フィルタはコムライン方式で特性が安定しており、同軸切替装置や入力フィルタ装置で使用されます。
VSWR／減衰特性例
主な仕様
| 項目 | チャンネルBPF | 入力フィルタ | ||
|---|---|---|---|---|
| 形式 | FL-BNCJ-4HB770 | FL-BNCJ-4JB770 | FL-NJ-3IB614 | FL-NJ-3IB770 |
| 使用周波数 | UHF帯指定の1チャンネル | 470-614MHz | 614-770MHz | |
| 使用周波数帯域 | Fc±2.79MHz | |||
| 挿入損失 | Fcにて3.0dB以下 | Fcにて5.0dB以下 | Fcにて1.5dB以下 | |
| 帯域リップル | 1.0dB以下 | |||
| 入出力VSWR | 1.3以下 | |||
| 帯域内郡遅延特性 | Fc±2.79MHzにて300nsp-p以下 | |||
| 帯域外減衰量 | Fc±9MHzにて 15dB | Fc±4.36MHzにて15dB以上 | ||
| Fc±6MHz～9MHzにて15dB以上 | ||||
| 許容電力 | 1W以下 | 1W以下 | 50W以下 | 50W以下 |
