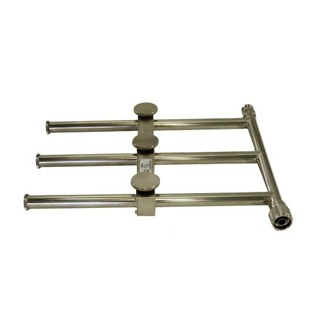

スタブ整合器は同軸線路上で負荷とのインピーダンスを整合するためのチューナです。
同軸線上に適当な距離をとって二個の調整スタブを設けた２スタブチューナ（πスタブチューナ）と三個のスタブを設けた３スタブチューナとが有ります。
２スタブチューナでは負荷によっては整合のとれない範囲がありますので、この場合にはチューナから負荷までの電気長を変化させる必要がありますが、３スタブチューナでは全領域で整合がとれます。
主な仕様
| 形式 | 周波数範囲 (GHz) | ストローク (mm) | スタブ間隔 (mm) | 種別 | 使用接栓 |
|---|---|---|---|---|---|
| MS-N-808 | 1～4 | 80 | 32 | 3スタブ | N-P、J |
| MS-N-811 | 0.7～1.8 | 110 | 75 | ||
| MS-N-815 | 0.5～2 | 150 | 70 | ||
| MS-N-822 | 0.35～1.5 | 220 | 90 | ||
| MS-20D-808 | 1～4 | 80 | 32 | 3スタブ | WX-20D |
| MS-20D-815 | 0.5～2 | 150 | 70 | ||
| MS-N-308 | 2～10 | 80 | 14 | 2スタブ | N-P、J |
| MS-N-408 | 1.9～7.5 | 80 | 18 | ||
| MS-N-411 | 1.4～5.5 | 110 | 25 | ||
| MS-N-415 | 1～4 | 150 | 30 | ||
| MS-N-422 | 0.7～3 | 220 | 45 |
共通規格 ・測定周波数は中心付近の1波
