同軸コンポーネント

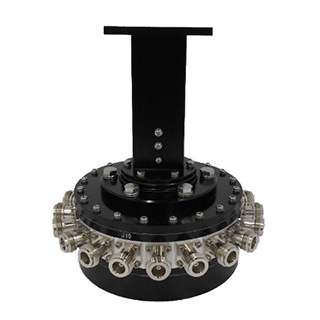

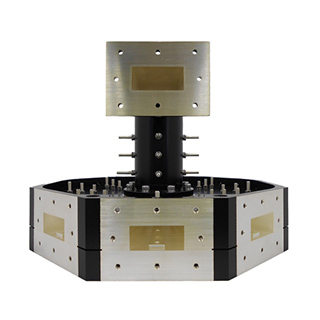

低損失なラジアル型となります。RF電力の分配、合成器として利用でき、接線を導波管にすることで高い周波数帯域での大電力合成が可能です。
ご使用の周波数帯域で必要な分配合成数にカスタム対応いたします。
主な仕様
| 品名 | 16合成器 | 20分配合成器 | 34分配合成器 | 40分配合成器 |
|---|---|---|---|---|
| 形式 | PC16-1-5/8EIA | PC20-1-5/8EIA | PC34-7/8EIA | PC40-1-5/8EIA |
| 分配数 | - | 20 | 34 | 40 |
| 合成数 | 16 | 20 | 34 | 40 |
| 周波数範囲 | 2GHz～7GHzの指定周波数 | |||
| 合成出力 (Peak) | 3kW～100kW | |||
| 合成出力 (Ave) | 500W～20kW | |||
| 挿入損失 (最大) | 12.5dB以下 | 13.6dB以下 | 15.9dB以下 | 16.6dB以下 |
| 挿入損失 (平均値) | 12.4dB以下 | 13.4dB以下 | 15.7dB以下 | 16.4dB以下 |
| 入出力VSWR | 1.5以下 | 1.6以下 | 1.6以下 | 1.6以下 |
| 振幅偏差 | 0.4dB以下 | 0.4dB以下 | 0.4dB以下 | 0.4dB以下 |
| 位相偏差 | 4°以下 | 4°以下 | 4°以下 | 4°以下 |
| 端子間ｱｲｿﾚｰｼｮﾝ | 8dB以上 | 9dB以上 | 9dB以上 | 9dB以上 |
| 品名 | 54合成器 | 90合成器 | 20合成器 | 導波管8合成器 |
|---|---|---|---|---|
| 形式 | PC54-UG-54B/U | PC90-UG-54B/U | PC20-BRJ7 | PC08-BRJ-7 |
| 分配数 | - | - | - | - |
| 合成数 | 54 | 90 | 20 | 8 |
| 周波数範囲 | 2GHz～7GHzの指定周波数 | |||
| 合成出力 (Peak) | 3kW～100kW | |||
| 合成出力 (Ave) | 500W～20kW | |||
| 挿入損失 (最大) | 17.8dB以下 | 20.0dB以下 | 13.5dB以下 | 9.5dB以下 |
| 挿入損失 (平均値) | - | - | - | - |
| 入出力VSWR | 1.5以下 | 1.5以下 | 1.5以下 | 1.5以下 |
| 振幅偏差 | 0.4dB以下 | 0.4dB以下 | 0.4dB以下 | 0.8dB以下 |
| 位相偏差 | 4°以下 | 4°以下 | 4°以下 | 6°以下 |
| 端子間ｱｲｿﾚｰｼｮﾝ | 9dB以上 | 9dB以上 | 9dB以上 | 7dB以上 |
