同軸コンポーネント

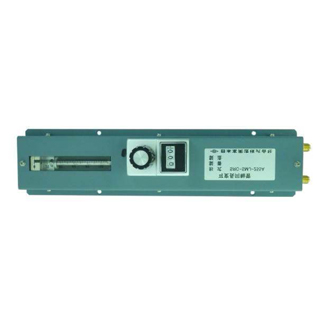

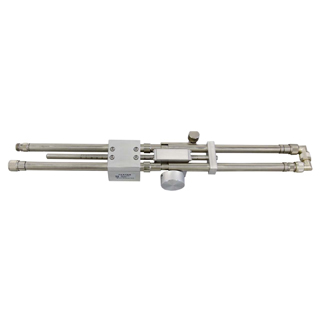

同軸管の線路長可変方式の精密可変移相器です。位相を可変した場合のインピーダンスの変化を極力微小になるように設計されております。また、可動部の接触についても、安定な動作をするよう設計されています。同軸回路の可変移相器、伝送信号の遅延器として、また同軸回路の分配器、合成器のマッチング調整等、整合回路の調整にも使用できます。その他、ＶＨＦ、ＵＨＦのローパワー送信機の負荷試験用として、位相を連続可変して測定できます。
主な仕様
| 形式 | 周波数上限 (GHz) | VSWR | ストローク (mm) | 使用接栓 | 耐電力 (mW) | 形状 |
|---|---|---|---|---|---|---|
| SRC-N-110 | 3 | 1.2 | 100 | N-P,J | 100 | 直線タイプ |
| SRC-N-122 | 220 | |||||
| SRC-N-210 | 1 | 1.2 | 200 | N-P,J | 300 | トロンボーンタイプ |
| SRC-N-222 | 440 | |||||
| SRC-N-222P | 440 | トロンボーンタイプ（ハンドル付） | ||||
| SRC-SMJ-255A | 4 | 1.25 | 100 | SMA-J,J | 1 | トロンボーンタイプ（カウンター付） |
| SRC-SMJ-255B | トロンボーンタイプ（ハンドル付） | |||||
| SRC-SMJ-216A | 4 | 1.25 | 32 | SMA-J,J | 1 | トロンボーンタイプ（カウンター付） |
| 7 | 1.5 | |||||
| SRC-SMJ-216B | 11 | 2.5 | トロンボーンタイプ（ハンドル付） | |||
| SRC-SM-205P | 4 | 1.25 | 100 | SMA-P,J | 1 | トロンボーンタイプ（ハンドル付） |
| SRC-SM-205E | 7 | 1.5 | ||||
| SRC-SM-210E | 11 | 2.5 |
※通電しながらの可変には対応していません。
