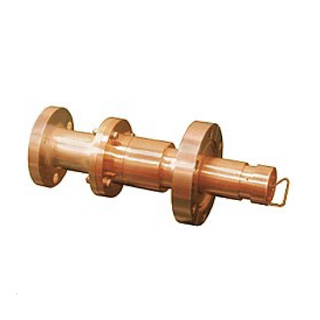

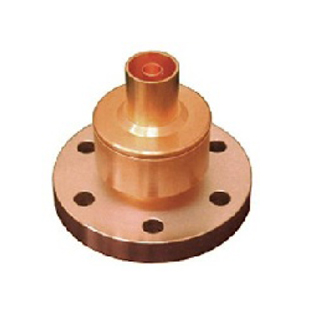

インピーダンス50Ωの高真空用同軸フィードスルーです。
フィードスルーは真空窓の一種で、高真空を必要とする加速管やキャビティー等に対してマイクロ波電力の入力やパワーモニター用の出力のための高真空同軸気密端子として使用されます。

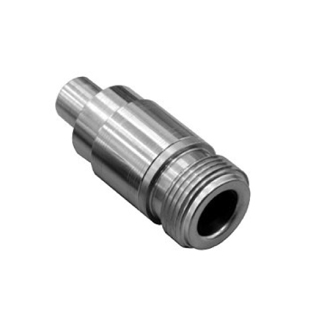

N型から120D用までのフィードスルーを取り揃えております。またご要望に応じてカスタム仕様のフィードスルーも設計製作いたします
主な仕様
| 形式 | VW-N-1 | VW-20D-1 | VW-20D-2 | VW-39D-1 | VW-39D-4 | VW-120D-1 |
|---|---|---|---|---|---|---|
| 同軸サイズ | N形 | WX-20D | WX-20D | WX-39D | WX-39D | WX-120D |
| コネクタフランジ | N-J～Φ7／Φ3 | BFX-20D ～ WX-20D | WX-20DS～ 特殊フランジ | 特殊フランジ | EIA 1-5／8”回転 ～WX-12D | BFX-120D ～特殊 |
| 周波数（MHz） | DC～3000 | 2856±10 | DC～2500 | 2450±50 | 2856±10 | 118±1 |

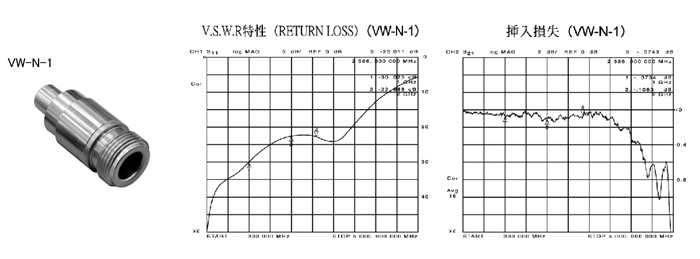

| V S W R | <1.3 TYP.1.2 at 3GHz | <1.2 | <1.5 | <1.4 | <1.1 | <1.3 |
| 挿入損失（dB） | <0.2 | |||||
| インピーダンス（Ω） | 50 | |||||
| 許容電力（kW） | 0.1 | 0.2 | 0.3 | 2 | 0.2 | 30 |
| 真空リーク度 （Pa・㎥/sec） | 1.3×1010 | |||||
| D C 耐圧（kV） | 3 | 5 | 5 | 7 | 7 | 10 |
| シール材 | アルミナ | |||||
| 冷却 | 水冷 1～2L／min | 水冷 | ||||
