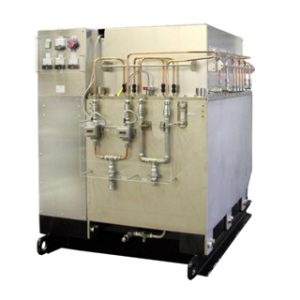

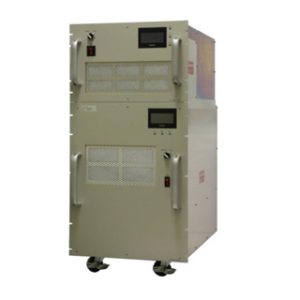

本電源は、高速インバーター方式で、高周波トランス及びダイオードブリッジ回路方式により高電圧を発生させます。クライストロンモジュレータのPFNコンデンサを高速充電する電源として御使用いただけます。
特徴
- ●充電電圧43kV, 平均充電電流1.5A以上、繰り返し50pps
- ●充電電圧安定度 0.2%pp以下
- ●小型サイズ 19インチラックマウント幅480mm, 高さ680mm（キャスター含む）
- ●サイラトロン自爆等の異常充電検出機能付き 充電電圧が設定電圧に達しているか充電毎にチェックを行い、連続して設定電 圧から外れた場合は高圧を停止します。停止命令は、充電パルス信号1～5パ ルスの間で、タッチパネルで設定できます。
- ●別売りの高精度充電ユニットを外付け接続することにより、 充電電圧安定度0.03%ppにアップグレードが可能です。
50pps 43kV動作時の電圧波形
主な仕様
| 仕 様 | |
|---|---|
| 充 電 電 圧 | 最大43kV （50kV対応可能） |
| 繰り返し周波数 | 最大50pps |
| 平 均 充 電 電 流 | 1.5A以上（充電時間内） |
| 充電電圧安定度 | 0.2%pp 以内 ＊注１ |
| 入力電圧 | 3相AC420V±5% |
| 冷 却 方 式 | 水冷、必要流量5L/min以上 |
| 力 率 | 75%以上（定格運転時） |
| 効 率 | 80%以上 |
| サ イ ズ | 幅480mm×高さ680mm（ｷｬｽﾀｰ含む） |
注１： 受電電圧±5%変動時、60分以上動作後
■インターロック機能
| POWER LINE | 内部の電源電圧異常を検出 |
| OVER VOLTAGE | 出力充電電圧異常を検出 |
| ABNORMAL CHARGING | 異常充電を検出 |
| UNDER CURRENT | 充電電流低下を検出 |
| FAN | 内部のFAN停止を検出 |
| TEMP | 内部の温度異常を検出 |
| EXT INTLK | 外部入力インターロック信号 |
