マイクロ波電源・自動整合器他
PLL発振器、トランジスタ増幅方式のマイクロ波電源です。
特徴
- ●発振周波数、発振波形、出力電力の安定性に優れています。
- ●標準でCW/パルス変調（外部TTL信号入力）切替に対応しています。
- ●周波数可変（±50MHz）機能・パルス変調（内蔵）機能も対応可能です。
主な仕様
| 形式 | MSS-2450M50M-302 | |
|---|---|---|
| 発振周波数 | 2450±50MHz | |
| 周波数安定度 | 1×10-4／day以下 | |
| 最大高周波出力 | 3kW | |
| 出力可変範囲 | 100W～3kW連続可変 | |
| 出力リップル | ±2%以下(最大出力時) | |
| 効率(AC-MW) | 40% | |
| 高調波 | -30dBc 以下(foに対して2fo,3fo) | |
| 冷却方式 | 電源部 | 空冷 |
| アンプ部 | 水冷 冷却水流量 4リットル/min以上 | |
| 電源入力 | 三相AC200V±10% 50Hz/60Hz | |
| 出力フランジ | BRJ-2 相当 | |

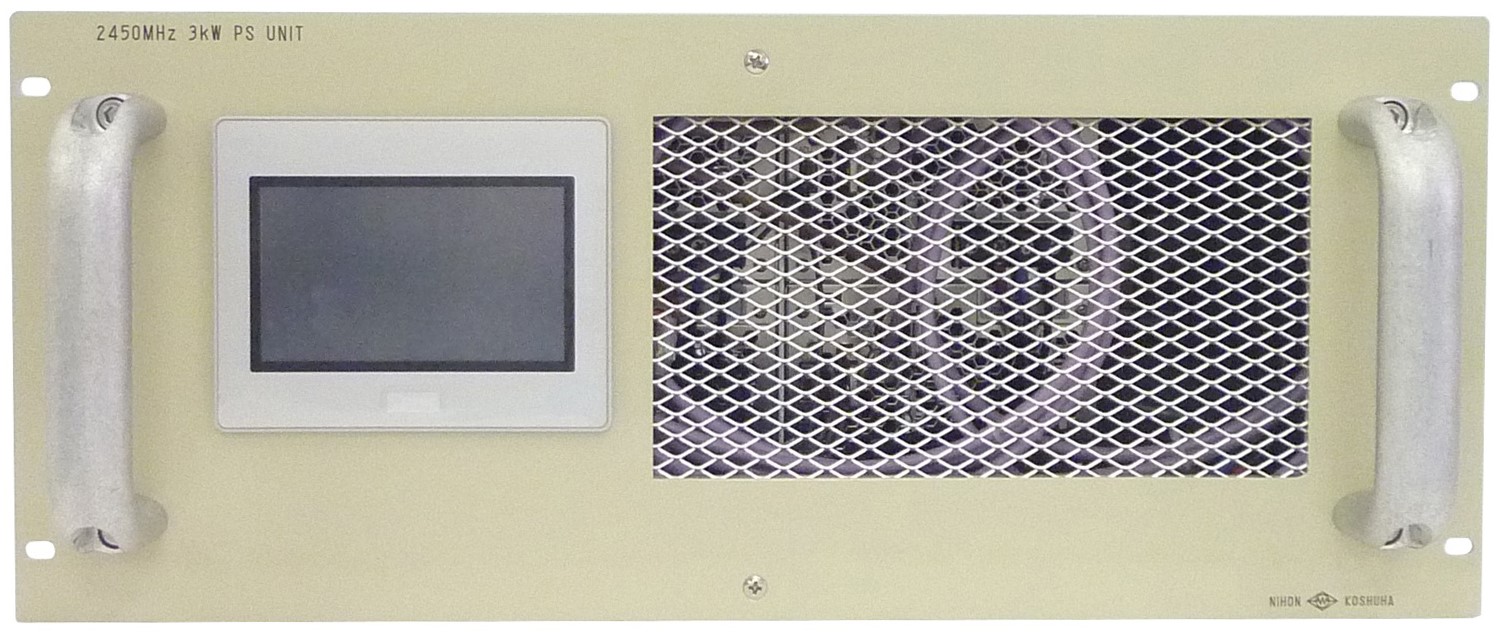

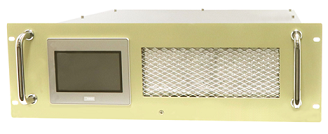

| 外形寸法 W×D×H(mm) | 電源部 | 480W×650D×249H(mm) ※突起物含まず |

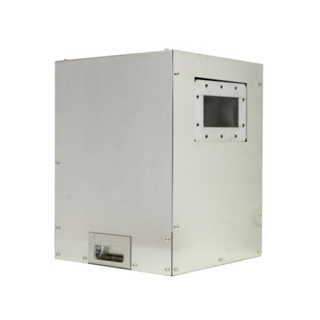

| アンプ部 | 280W×280D×370H(mm) ※突起物含まず | |
※記載内容は、改良その他により予告無く変更する場合がありますので、予めご了承ください。
