導波管コンポーネント

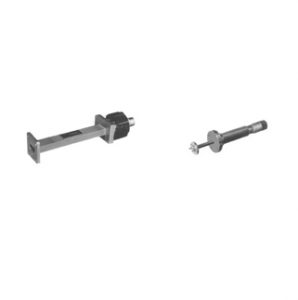

本器は伝送線路の終端に使用することにより、反射波を生じさせることなく、高周波電力を吸収するよう設計された終端器です。
小電力用、精密級は伝送路の標準負荷として使用できるよう特に低VSWRになっています。
小電力用普通級は実用機器に使用する目的で小形に作られています。
中電力用、大電力用は、特にこの目的（小電力、大電力）のために開発した吸収体（ニコライト）を用いており、一般の見通し外通信、レーダ、衛星通信、放送機、工業用マイクロ波加熱等の無反射終端器として広く使用できます。
大電力用には冷却用ファンを内蔵したF形と、これを付属しないE形の二種類がありますが、後者はご使用の際にファンによる冷却が必要です。またF形、E形とも強制空冷のため取扱や保守が容易であり、高温地帯、寒冷地帯でも使用できます。
主な仕様
■小電力無反射終端器 精密級
| 形式 | 周波数範囲 （GHz） | VSWR | 許容範囲 （W） | 使用導波管 | 導波管長 （mm） |
|---|---|---|---|---|---|
| WDL-021 | 1.7～2.6 | 1.03 | 5 | WRJ-2 | 500 |
| WDL-031 | 2.6～3.95 | 1.03 | 3 | WRJ-3 | 350 |
| WDL-041 | 3.6～4.3 | 1.02 | 2 | WRJ-4 | 300 |
| WDL-051 | 4.5～5.85 | 1.02 | 2 | WRJ-5 | 250 |
| WDL-061 | 5.8～6.5 | 1.02 | 2 | WRJ-6 | 160 |
| WDL-071 | 6.4～8.2 | 1.02 | 2 | WRJ-7 | 150 |
| WDL-091 | 8.0～10.0 | 1 | WRJ-9 | 110 | |
| WDL-101 | 8.2～12.4 | 1 | WRJ-10 | 100 | |
| WDL-121 | 11.0～13.5 | 1 | WRJ-120 | 90 | |
| WDL-151 | 12.4～18.0 | 1 | WRJ-140 | 80 | |
| WDL-181 | 15.0～22.0 | 1.05 | 1 | WRJ-180 | 70 |
| WDL-241 | 18.0～26.5 | 1 | WRJ-220 | 70 | |
| WDL-261 | 22.0～33.0 | 1 | WRJ-260 | 50 | |
| WDL-341 | 26.5～40.0 | 1 | WRJ-320 | 50 | |
| WDL-501 | 40～50 | 0.5 | WRJ-500 | 35 |
■小電力無反射終端器 普通級
| 形式 | 周波数範囲 （GHz） | VSWR | 許容電力 （W） | 使用導波管 | 導波管長 （mm） |
|---|---|---|---|---|---|
| WDL-023 | 1.7～2.6 | 1.1 | 5 | WRJ-2 | 350 |
| WDL-033 | 2.6～3.95 | 3 | WRJ-3 | 250 | |
| WDL-043 | 3.3～4.9 | 2 | WRJ-4 | 150 | |
| WDL-053 | 3.95～5.85 | 2 | WRJ-5 | 150 | |
| WDL-063 | 4.9～7.05 | 2 | WRJ-6 | 120 | |
| WDL-073 | 5.8～8.2 | 1.1 | 2 | WRJ-7 | 100 |
| WDL-093 | 7.05～10.0 | 1 | WRJ-9 | 80 | |
| WDL-103 | 8.2～12.4 | 1 | WRJ-10 | 65 | |
| WDL-123 | 10.0～15.0 | 1 | WRJ-120 | 65 | |
| WDL-153 | 12.4～18.0 | 1 | WRJ-140 | 60 |
