導波管コンポーネント

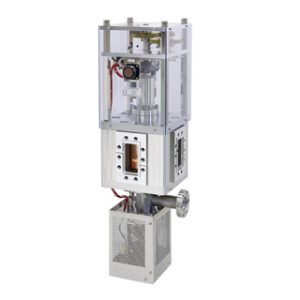

本導波管切替器は方形導波管系を２系統に切り替えるために使用するもので、すべて４方向開口形で小形のため装置内に組込むのに便利です。
本器は２回路切替え方式で、内部ローターの90度回転によって、A-B/C-D接続、またはB-C/D-A接続へ切替えます。
手動切替形と電動切替形があり、電動切換形の駆動電圧はDC24Vが標準ですが、ご要望により100V仕様も製作いたします。
なお電動切替形は、切替スイッチの操作で、手動操作へも切替可能です。
主な仕様
■手動切替形
| 形式 | 周波数範囲 （GHz） | VSWR | 挿入損失 （dB） | 漏えい （dB） | 使用導波管 | 導波管長 Ｌ（mm） |
|---|---|---|---|---|---|---|
| WGS-016 | 0.5～0.8 | 1.1 | 0.1 | －60 | WRJ-1500 | － |
| WGS-026 | 1.7～2.5 | 1.1 | 0.1 | －60 | WRJ-2 | 200 |
| WGS-066 | 4.9～7.05 | 1.1 | 0.1 | －60 | WRJ-6 | 100 |
| WGS-076 | 5.8～8.2 | 1.1 | 0.1 | －60 | WRJ-7 | 90 |
| WGS-096 | 7.05～10.0 | 1.1 | 0.1 | －60 | WRJ-9 | 80 |
| WGS-106 | 8.2～12.4 | 1.1 | 0.2 | －60 | WRJ-10 | 70 |
| WGS-126 | 10.0～15.0 | 1.15 | 0.2 | －60 | WRJ-120 | 60 |
| WGS-156 | 12.4～18.0 | 1.2 | 0.2 | －60 | WRJ-140 | 60 |
| WGS-186 | 15.0～22.0 | 1.2 | 0.3 | －50 | WRJ-180 | 50 |
| WGS-246 | 18.0～26.5 | 1.2 | 0.3 | －50 | WRJ-220 | 50 |
| WGS-346 | 26.5～40.0 | 1.2 | 0.3 | －50 | WRJ-320 | 50 |
| WGS-506 | 40～50 | 1.2 | － | －50 | WRJ-500 | 40 |
■電動切替形
| 形名 | 周波数範囲 （GHz） | VSWR | 挿入損失 （dB） | 漏えい （dB） | 使用導波管 | 導波管長 Ｌ（mm） |
|---|---|---|---|---|---|---|
| WGSA-047 | 3.4～4.3 | 1.07 | 0.1 | －70 | WRJ-4 | 150 |
| WGSA-057 | 4.4～5.1 | 1.05 | 0.1 | －70 | WRJ-5 | 120 |
| WGSA-067 | 5.9～6.5 | 1.05 | 0.1 | －70 | WRJ-6 | 100 |
| WGSA-077 | 6.4～7.2 | 1.05 | 0.1 | －70 | WRJ-7 | 90 |
| WGSA-097 | 8.8～9.6 | 1.05 | 0.1 | －70 | WRJ-9 | 80 |
| WGSA-107 | 8.8～11.7 | 1.07 | 0.1 | －70 | WRJ-10 | 70 |
| WGSA-127 | 12.0～13.5 | 1.07 | 0.2 | －70 | WRJ-120 | 60 |
| WGSA-157 | 12.4～15.0 | 1.07 | 0.2 | －70 | WRJ-140 | 60 |
| WGSA-247 | 18.0～25.0 | 1.07 | 0.3 | －70 | WRJ-220 | 50 |
| WGSA-267 | 22.0～33.0 | 1.07 | 0.3 | －70 | WRJ-260 | 50 |
| WGSA-027 ＊ | 1.7～2.5 | 1.1 | 0.1 | －60 | WRJ-2 | 200 |
共通規格 駆動電圧：DC24V オプションにより１００Ｖ仕様も製作いたします。
切替時間：0.5秒以下＊１秒以下
フランジはタップになっています。
