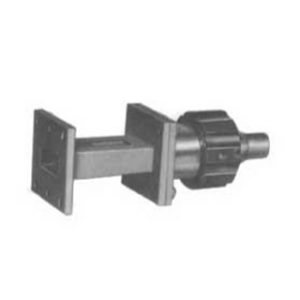

フラップ形移相器

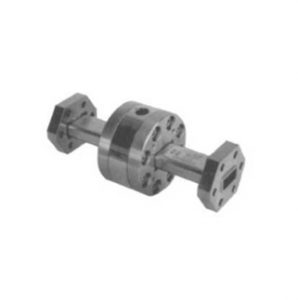

ベイン形移相器
導波管形移相器にはベイン形とフラップ形とがあります。本器は導波管内の誘電体の相対位置をかえることにより、等価的線路長をλg/2(1/2管内波長)の諸範囲内で任意に調整することができます。移相器は、プラズマやアンテナの諸特性測定のためのブリッジ回路に組み込まれたり、発振器の合成回路の位相合わせ回路などに組み込まれて使用されています。
主な仕様
■フラップ形移相器
| 形式 | 周波数範囲（GHz） | VSWR | 使用導波管 | 導波管長（mm） |
|---|---|---|---|---|
| WPS-187 | 15.0～22.0 | 1.15 | WRJ-180 | 175 |
| WPS-247 | 18.0～26.5 | 1.15 | WRJ-220 | 175 |
| WPS-267 | 22.0～33.0 | 1.15 | WRJ-260 | 175 |
| WPS-347 | 26.5～40.0 | 1.15 | WRJ-320 | 150 |
| WPS-507 | 40～50 | 1.2 | WRJ-500 | 120 |
共通規格 ・移相角(最小)：180°(電気角)＝λg/2 (1/2管内波長)
・誤差±5°(校正曲線を用いて)
・校正曲線一部添付
■ベイン形移相器
| 形式 | 周波数範囲 (GHz) | VSWR | 挿入損失 (dB) | 使用導波管 | 導波管長(mm) |
|---|---|---|---|---|---|
| WPS-031 | 2.6～3.4 | 1.1 | 0.3 | WRJ-3 | 500 |
| WPS-041 | 3.6～4.3 | WRJ-4 | 350 | ||
| WPS-051 | 5.1～5.85 | WRJ-5 | 350 | ||
| WPS-061 | 5.8～6.5 | WRJ-6 | 300 | ||
| WPS-071 | 6.4～7.2 | WRJ-7 | 250 | ||
| WPS-091 | 8.8～9.6 | 1.1 | 0.3 | WRJ-9 | 175 |
| WPS-101 | 8.8～9.6 | WRJ-10 | 150 | ||
| WPS-101H | 10.5～11.7 | WRJ-10 | 150 | ||
| WPS-121 | 12.0～13.5 | WRJ-120 | 150 | ||
| WPS-151 | 12.4～16.0 | WRJ-140 | 125 |
共通規格 ・移相角(最小)：180°(電気角)＝λg/2 (1/2管内波長)
・誤差±5°(校正曲線を用いて)
・校正曲線一部添付
