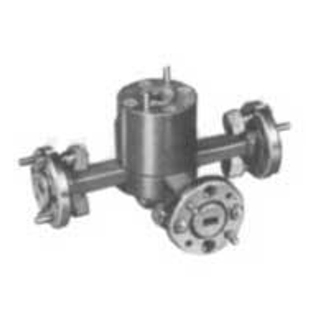

本器はハイブリッド回路として、マイクロ波のインピーダンスブリッジ、受信機の平衡形ミクサ用、周波数弁別器用にと幅広く用いられています。
構造はE面分岐とH面分岐を重ね合わせたもので、使用周波数全域にわたってすぐれたインピーダンス特性と対称性を備えています。
またEH両分岐間の漏洩は、他の導波管口が完全に整合された場合に非常に小さくなるように設計製作されています。
主な仕様
| 形式 | 周波数範囲（GHz） | VSWR | 漏洩（dB） | アンバランス（dB） | 使用導波管 | 導波管長（mm）L1XL2XL3 | |
| E入力 | H入力 | ||||||
| WMT-021 | 1.9～2.3 | 1.4 | 1.2 | -35 | 0.2 | WRJ-2 | 250×125×125 |
| WMT-031 | 2.7～3.3 | WRJ-3 | 150×75×75 | ||||
| WMT-041 | 3.7～4.3 | WRJ-4 | 150×75×75 | ||||
| WMT-051 | 4.5～5.3 | WRJ-5 | 150×75×75 | ||||
| WMT-061 | 5.8～6.5 | WRJ-6 | 100×50×50 | ||||
| WMT-071 | 6.4～7.2 | 1.4 | 1.2 | -35 | 0.2 | WRJ-7 | 100×50×50 |
| WMT-091 | 9.0～9.4 | 1.4 | 1.2 | WRJ-9 | 75×35×35 | ||
| WMT-106 | 8.8～9.6 | 1.4 | 1.2 | WRJ-10 | 75×30×30 | ||
| WMT-106H | 10.5～11.7 | 1.8 | 1.3 | WRJ-10 | 75×30×30 | ||
| WMT-126 | 12.0～13.4 | 1.8 | 1.3 | WRJ-120 | 70×35×35 | ||
| WMT-156 | 14.0～16.0 | 1.8 | 1.3 | -30 | 0.3 | WRJ-140 | 60×30×30 |
| WMT-186 | 17.0～18.5 | 1.3 | -30 | 0.3 | WRJ-180 | 50×25×25 | |
| WMT-246 | 22～25 | 1.3 | -30 | 0.3 | WRJ-220 | 50×25×25 | |
| WMT-346 | 33～37 | 1.3 | -30 | 0.3 | WRJ-320 | 60×30×30 | |
| WMT-503 | 44～48 | 1.55 | -25 | 0.5 | WRJ-500 | 60×20×30 | |
漏洩、アンバランスの測定は測定周波数の中心一波のみです。
