J-PARC クライストロン出力伝送用立体回路
弊社では、高エネルギー加速器研究機構と日本原子力研究所が、茨城県東海村に2009年の運用開始を目指して建設中の大強度陽子加速器「J-PARC」用として、クライストロン出力伝送用の超大型立体回路を19基、納入致しました。

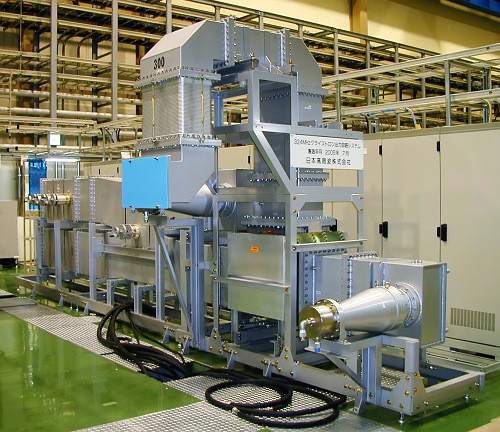

本写真はJ-PARC加速器グループ殿のご提供によるものです
主な仕様
| 周 波 数 |
324MHz |
| ピーク電力 |
3.0MW |
| パルス幅 |
700μs |
| 繰 返 し |
50Hz |
| 導 波 管 |
矩形導波管 WR-2300
（内径584.2×292.1mm）
同軸管部 WX-240D
|
