インピーダンスモニタ 2450MHz

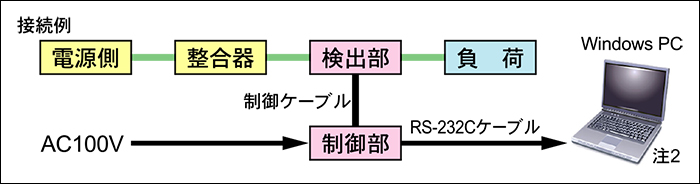

マイクロ波伝送線路の発振装置と負荷の部分に挿入し、プラズマ等の負荷インピーダンスをリアルタイムに監視する装置です。インピーダンスの表示形式として反射係数Γ、VSWR及び位相θを測定し、パーソナルコンピュータにチャート表示させることができます。
特長
- ●実負荷時のインピーダンスをリアルタイムに測定。
- ●測定値をチャート上にプロットするので問題発生時の解析が容易。
- ●負荷への入射電力が測定可能。
- ●サンプリングしたインピーダンス値をPC上にCSVファイル形式で保存可能。

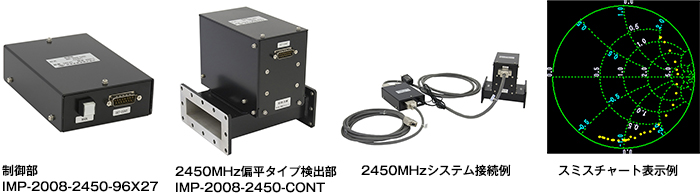

| 構成品 | 形 式 | 数量 | 備 考 |
|---|---|---|---|
| 検出部 制御部 RS-232Cケーブル 制御ケーブル ACアダプタ PC表示ソフト 取扱説明書 |
IMP-2008-2450-96X27 IMP-2008-2450-CONT W100 W200 |
1 1 1 1 1 1 1 |
ケーブル長をご指定下さい ケーブル長をご指定下さい DC5V、2A WindowsPCは別途ご用意ください |
主な仕様
| 項 目 | 仕 様 | 備 考 | |
|---|---|---|---|
| 周波数範囲 | 2450±10MHz | ||
| 定格電力 | 5kW（CW） | ||
| 導波管 | 2GHz偏平導波管（96×27mm） | ||
| フランジ | TBR-2A2相当 | ||
| 測定範囲 | 負荷VSWR1.1～10（全位相） | ||
| 測定表示項目 | 反射係数Γ、VSWR、位相θ、又は正規インピーダンスR[Ω],Jx[Ω] | ||
| 測定データサンプリング間隔 | 0.1～60sec. |
||
| データ保存形式 | CSVファイル形式 | ||
| 表示方法 | スミスチャート、ガンマPhaseチャート | ||
| 測定誤差 | 反射係数 | ±0.05 TYP | |
| 位 相 | ±3°TYP（VSWR1.1以上に於いて） | ||
| 対応OS | Windows vista、7 | ||
| 制御 I/F | シリアルインターフェース（RS-232C Dsub 9pinコネクタ） | USB2/RS-232C変換器使用可 | |
| 電源 | 入力 AC100V 50/60Hz 出力 DC5V , 2A | ACアダプタ使用 | |
注1.機能アップのため、予告なく仕様変更する場合があります。
注2.PCは付属していません。
注3.他の周波数、導波管、同軸サイズについてはお問い合わせください。
詳細は営業部までお問い合せ下さい
